差壓式孔板流量計的基本原理
2020/6/17 15:25:45??????點擊：
差壓式孔板流量計運用規劃特別廣泛,在關閉管道的流量丈量中各種東西都有運用,如流體方面:單相、混相、潔凈、臟污、粘性流等;工作狀況方面:常壓、高壓、真空、常溫、高溫、低溫等;管徑方面:從幾mm到幾m;活動條件方面:亞音速、音速、脈動流等。它在各工業部門的用量約占流量計全部用量的1/4~1/3。

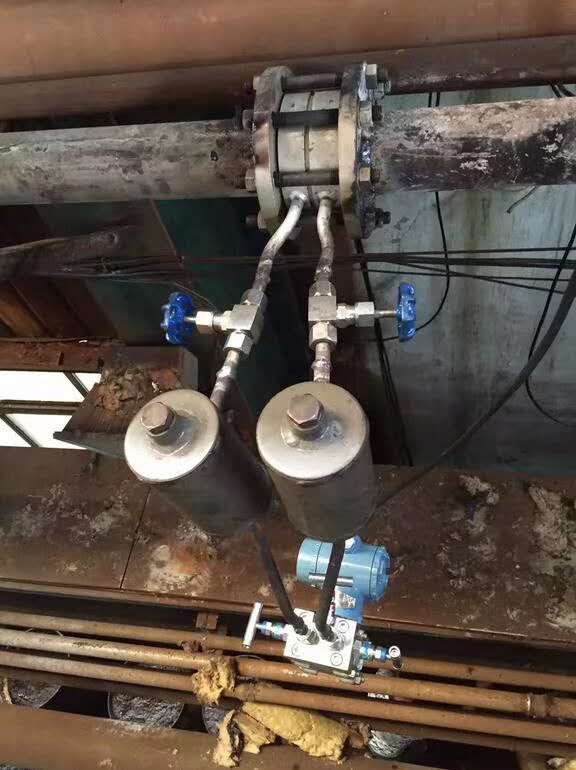

在氣體的活動管道上裝有一個節省設備，其內裝有一個孔板，中心開有一個圓孔，其孔徑比管道內徑小，在孔板前燃氣安穩的向前活動，氣體流過孔板時因為孔徑變小，截面積縮短，使安穩活動狀況被打亂，因此流速將產生變化，速度加速，氣體的靜壓隨之下降，所以在孔板前后產生壓力下降，即差壓（孔板前截面大的當地壓力大，通過孔板截面小的當地壓力?。?
差壓的大小和善體流量有承認的數值聯系，即流量大時，差壓就大，流量小時，差壓就小。流量與差壓的平方根成正比。
差壓式孔板流量計是依據設備于管道中流量查驗件產生的差壓,已知的流體條件和查驗件與管道的幾何尺度來計較流量的表面。
差壓式流量計由一次設備（查驗件）和二次設備（差壓轉換和流量閃現表面）組成。通常以查驗件方法對差壓式流量計分類,如孔板流量計、文丘里流量計、均速管流量計等。
二次設備為各種機械、電子、機電一體式差壓計,差壓變送器及流量閃現表面。它已發展為三化（系列化、通用化及規范化）程度很高的、品種規格龐雜的一大類表面,它既可丈量流量參數,也可丈量其它參數（如壓力、物位、密度等）。
利益:（1）運用十分多的孔板式流量計結構牢固,性能安穩牢靠,運用壽命長;（2）運用規劃廣泛,至今尚無任何一類流量計可與之相比較;（3）查驗件與變送器、閃現表面分別由不同廠家出產,便于規劃經濟出產。缺陷:（1）丈量精度普遍偏低;（2）規劃度窄,一般僅3:1~4:1;（3）現場設備條件要求高;（4）壓損大（指孔板、噴嘴等）
