時差法超聲波流量計傳感器工作原理
2020/9/17 15:55:47??????點擊：

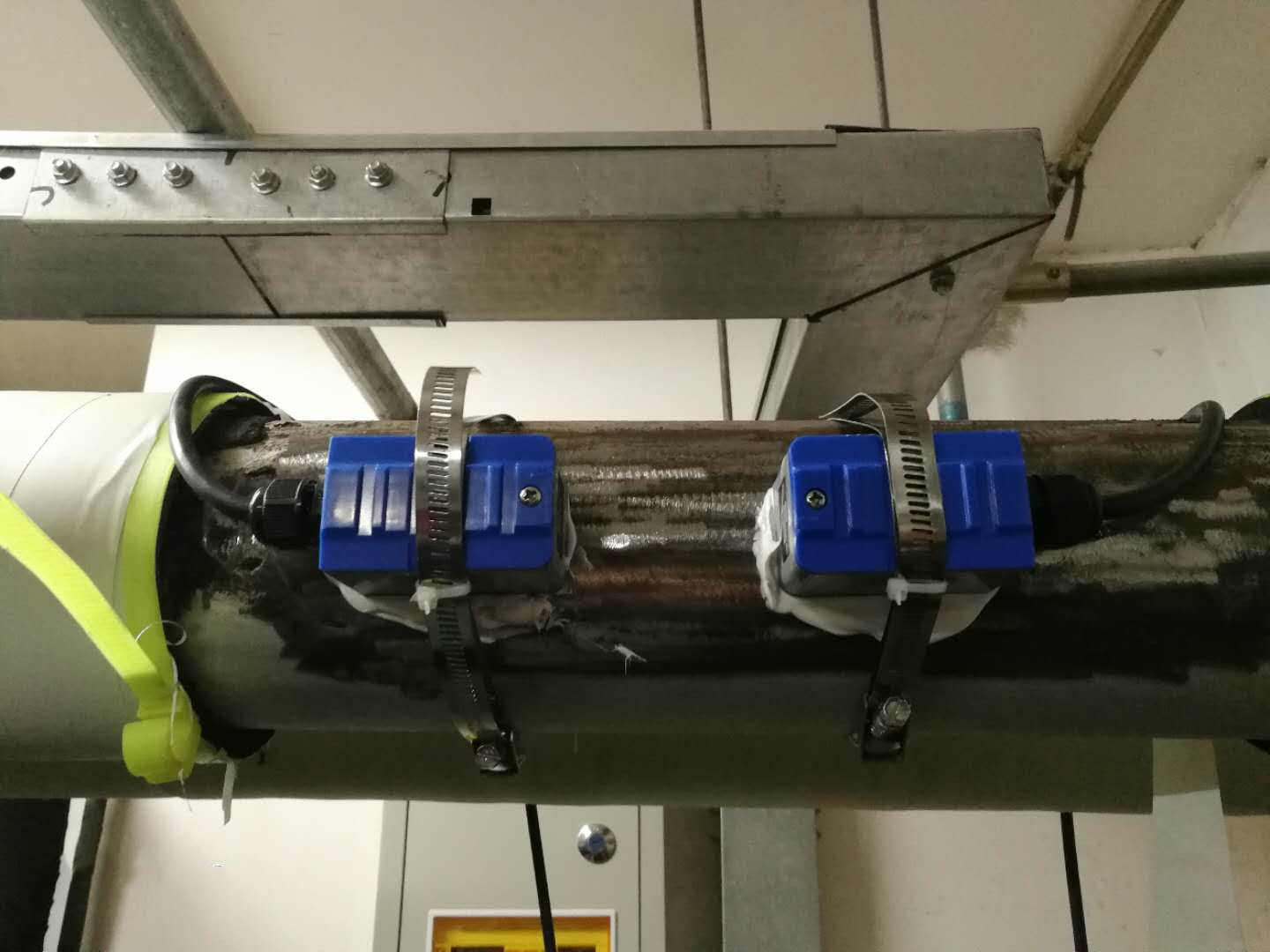

時差法超聲波流量計傳感器制作工藝及原理主要由壓電元件(壓電陶瓷片)、背襯材料(吸收塊)、保護膜和外殼等組成，影響超聲波流量計傳感器性能的主要參數有:
超聲波流量計傳感器中心頻率，指傳感器的電導值最大時的工作頻率。
時差法超聲波流量計傳感器壓電常數，關系到傳感器聲電轉換效率及輸出靈敏度的參數。
彈性系數，決定著傳感器的固有頻率和動態特性。
絕緣電阻，壓電材料的絕緣電阻大有助于減少電荷泄漏量，從而改善壓電傳感器的低頻特性。
圓盤聲源的聲場分析圓盤聲源是指平面狀的圓振子，當它沿平面法線方向振動時，其面上各點的幅值和相位相同，產生活塞波。
聲束軸線的聲壓分布當波源晶片直徑D大于波長λ時，輻射器可以看做無數個尺寸很小的子波源組成的平面波源。子波源做相位相同、振幅相同的振動，各自發出波陣面為球面的子波，各子波源發出頻率相同的連續正弦波，依據理論計算可以求出晶片圓盤軸線上一點Q處的聲壓。可以把聲源上各個小面積都看作一個點源，把所有點源輻射的聲波在Q點處的聲壓疊加起來就是總的聲壓。
根據疊加原理，聲束中心軸線上任何一點處的聲壓等于聲源各點輻射聲壓到達該點的疊加，由于聲源各點到達該點的聲程不同，疊加時有相位差，因而在整個聲束軸線上出現有聲壓最大值和聲壓最小值的波動。
