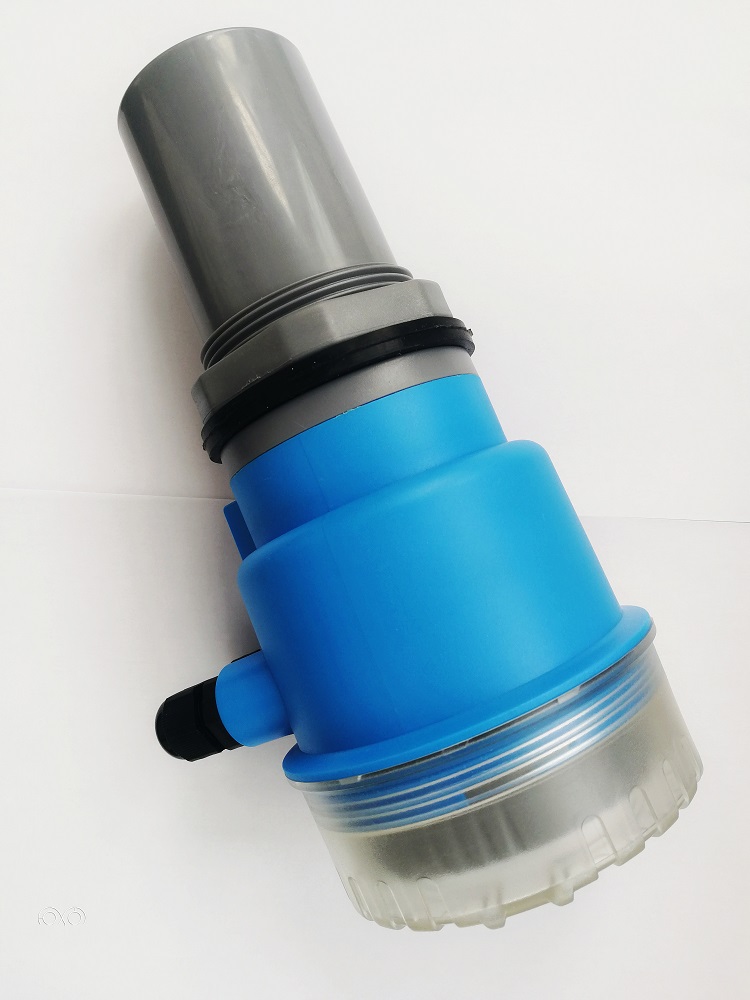

超聲波液位計一體式分體式水位計傳感器防腐智能
2022/12/10 9:03:42??????點擊：
超聲波液位計是由微處理器操控的數字液位外表。在丈量中超聲波脈沖由傳感器（換能器）發出，聲波經液體外表反射后被同一傳感器接納，通過壓電晶體轉換成電信號，并由聲波的發射和接納之間的時刻來計算傳感器到被測液體外表的間隔。由于選用非觸摸的丈量，被測介質簡直不受限制，可廣泛用于各種液體和固體物料高度的丈量。
中文名：超聲波液位計
外文名：Ultrasonic Level Transmitter
量 程：0—60m
輸出信號：4-20mA、RS485、RS232
供電電壓：DC24V/AC220V
產品簡介
超聲波液位計是丈量液體高度、罐體高度、物料位置的監測外表。外表本身可選用二線制、或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當選用直流24v供電時，可運用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當選用交流220v供電時，或者當選用直流24v供電，要求供電回路與信號輸出回路徹底阻隔時，應運用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。量程規模：0-60米，多種形式可選，合適各種腐蝕性、化工類場合，精度高，遠傳信號輸出，PLC體系監控。
超聲波液位計由三部分組成：超聲波換能器（探頭）、驅動電路（模塊）、電子液晶顯示模塊。
英文：Ultrasonic Level Transmitter
作業原理
超聲波液位計作業原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）外表被反射折回反射回波被換能器接納轉換成電信號.聲波的傳播時刻與聲波的發出到物體外表的間隔成正比.聲波傳輸間隔S與聲速C和聲傳輸時刻T的聯系可用公式表示：S=C×T/2.
由于發射的超聲波脈沖有一定的寬度，使得間隔換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能丈量其間隔值。這個區域稱為丈量盲區。盲區的巨細與超聲波物位計的類型有關。
探頭部分發射出超聲波，超聲波遇到與空氣密度相差較大的介質會行成反射，反射波被探頭部分再接納，探頭到液（物）面的間隔和超聲波通過的時刻成份額：
間隔[m] = 時刻×聲速/2 [m]
聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度
產品特色
主動功率調整、增益操控、溫度補償。
物理密封型探頭，IP68防護等級，不會進水，提升運用壽命。
特別回波處理技術，現場出現故障可供排查故障原因，保護便利。
具有干擾回波的抑止功能保證丈量數據的真實，抗干擾能力強。
多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485、RS-232數字通信輸出、無線GPRS輸出等。
價格低，體積小，重量輕，可用于食品，化工，半導體等行業對液體和散裝固體非接解式物位丈量，可用于遠程物位監控和泵的操控。
應用領域
水及污水處理：泵房、集水井、生化反應池、沉淀池等 。電力、礦山：灰漿池、煤漿池、水處理等。
功能特色
具有抗干擾性強。可任意設置上下限節點及在線輸出調理，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，便利的與相關設備接口。
選用聚丙烯防水外殼。殼體細巧且相當堅固，具有優秀的耐化學品性，關于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，簡直都對其無損壞效果，對簡直一切溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可運用。
無毒性。可用于藥品、食品工業設備安裝，維修極為便利。
技術參數
|
量程 |
0-60米 |
結構 |
一體式、分體式 |
|
丈量精度 |
0.5%-1.0% |
分辨率 |
3mm或0.1%（取大者） |
|
顯示 |
中英文液晶顯示 |
模擬輸出 |
4-20mA/510Ω負載 |
|
供電 |
標配24VDC,KEXUAN 220V或12V |
環境溫度 |
外表：-20-60℃ 探頭：-20-80℃ |
|
通信 |
可選RS485/RS232 |
防護等級 |
外表IP66,探頭IP68 |
