明渠流量計在河道測量中的應用
2022/11/22 20:02:54??????點擊：
明渠超聲波流量計在河道測量中是最常見的一款水計量儀表，因其工作方式可以實現非滿管測量，所以受到用戶的青睞，一般明渠流量計采用分體式較多，其傳輸方式與超聲波液位計相似多采用4-20毫安或者485傳輸，既可以實現現場就地顯示也可以實現云終端遠傳數據。通過GPRS可以在手機和電腦查看瞬時流量和累計流量。

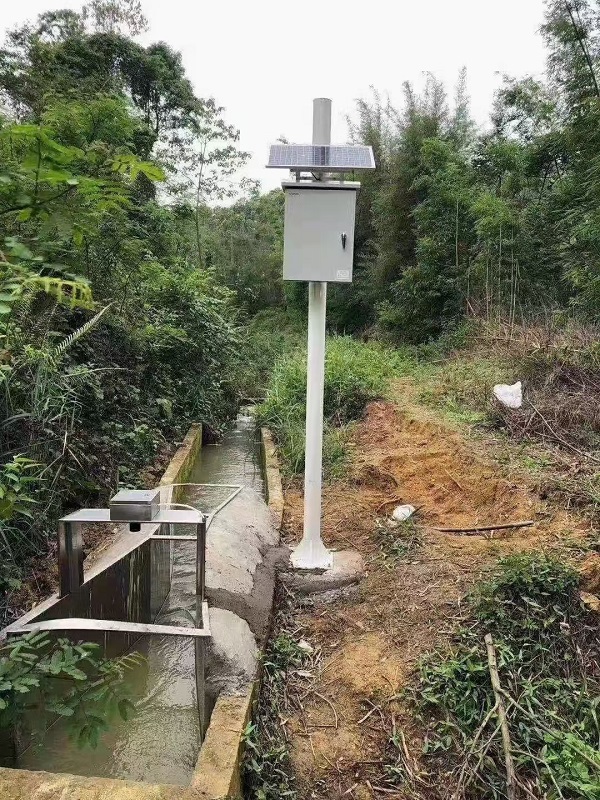

流量計采用分體式安裝時，可將分體式主機固定于儀表箱安裝底板上，流量計傳感器（探頭）固定于現場各類型流量槽上的安裝支架上，或采用 L 型支架安裝；流量計為一體型時，直接安裝與現場流量槽上即可。
本儀器可直接顯示瞬時流量與累計流量，內置 EEPROM 數字存儲器，停電后確保數據不丟失。可與各種國家標準堰或槽配套，可廣泛用于各類水質排放總量的計量或監測，測量結果不受水質的影響。超聲波明渠流量計還內置了多種不同算法，適合多種標準堰槽，選配通訊接口，易于同其它 DCS、PLC 系統連接，以實現工業的遠程監測、控制。
特點
穩定可靠 在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。精度高 公司擁有的聲波智能技術，使超聲波明渠流量計的精度大大提高，液位精度達到 0.3％，能夠抗各種干擾波。
故障率低、易安裝、易維護 一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。多種防護 儀表的防護等級達到 IP65；所有的輸入、輸出線均具有防雷、防短路
的保護功能。
2.技術指標及選型代
測量范圍： 0.1 升/秒～10 米3/秒
累計流量： 99999999 米3
測距范圍： 0～3m
測距精度： 0.3%
流量精度： 1%（視堰板類型而定）
盲 區： 0.3m～0.5m
測距分辨率： 1mm
壓 力： 常壓
儀表顯示： 自帶 LCD 顯示瞬時流量和累計流量
模擬輸出： 4～20mA
數字輸出： RS485、Modbus 協議
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃
防護等級： IP65
